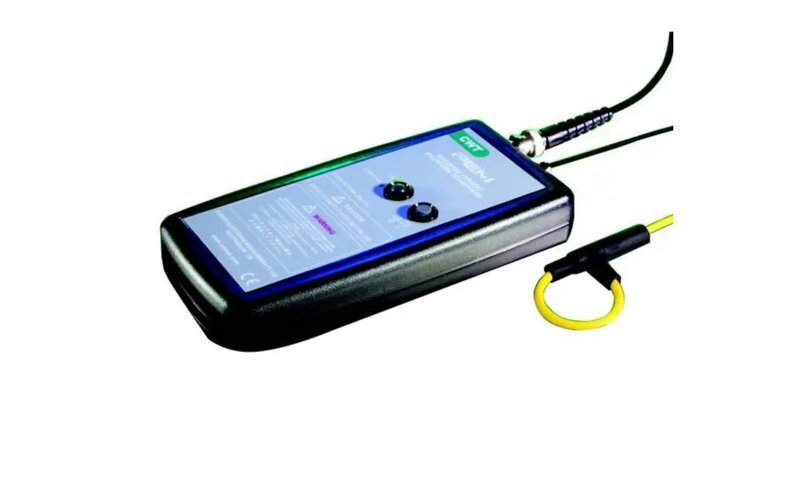

柔性探頭測電流 CWT MiniHF 06B/1/200 峰值 0.12KA 帶寬23MHzCWT MiniHF系列是電力電子應用的理想選擇，如監測半導體開關波形或在電噪聲環境中進行測量。易于使用的薄而靈活的開合式線圈可以準確地復制快速開關電流波形，無論是正弦波、準正弦波還是脈沖波。

       CWT Mini和MiniHF是優異的開合式交流Rogowski線圈，該系列羅氏線圈外形小巧，插入阻抗幾乎為零。新的CWT MiniHF結合了創新的屏蔽式羅哥夫斯基線圈，對快速的本地dV/dt瞬變或大的50/60Hz電壓的干擾有很好的抑制力，并為100mm線圈提供了30MHz（-3dB）的高頻帶寬。該線圈具有從-40°C到+125°C的寬工作溫度，可提供5kV峰值絕緣，4.5mm厚度。CWT Mini的特點是高頻和低頻性能都有所提高。CWT Mini的線圈厚度為3.5毫米（2kV峰值）或MAX4.5毫米（5kV峰值）。

一、柔性探頭測電流符合的標準

1.有CE認證

2.設計和測試符合EN 61326-1:2013標準

3.根據EN 61010-1第三版進行設計和測試

4.PEM有限公司是一家ISO9001:2015注冊公司。

二、柔性探頭測電流的產品特征

1.可追蹤校準（包括證書）。

2.薄的、夾式的羅哥夫斯基線圈，便于插入有限制的電路中

3.MAX線圈厚度為3.5mm（2kV）或4.5mm（5kV）。

4.非侵入性： 對被測電路的負載只有幾個pH值

5.無磁性材料，確保良好的線性度<0.05%讀數

6.電隔離測量

三、產品參數

四、柔性探頭測電流的產品尺寸

五、CWT MiniHF羅氏線圈應用：

       在過去的20年中, CWT已提供給全球主要的電氣工程公司和知名的研究機構。PEM電流探頭的這種多功能的儀器已被廣泛用于各種應用中,例如:

（一）半導體開關波形

         CWT可用于各種電子測量，如功率半導體的開關損耗或檢查在線電感是否對IGBT或MOSFET造成過度壓力。

         CWT Mini羅氏線圈具有100mm / 2.5mm橫截面線圈,可測量IGBT中的電流CWT是非侵入式的,僅向主回路中注入少量pH值,寬帶帶寬大于10MHz ,具有可預測的已知測量延遲,并且纖薄且具有可彎折的結構,因此很容易插入甚至難以觸及的部分電路中、電路。

         新型CWT MiniHF具有創新的屏蔽線圈,使其成為具有更快上升時間和更大阻斷電壓的SiC器件測量的理想選擇。

（二）發電機,電動機驅動器和電源中的大交流電流

         與其他形式的電流測量不同,感測線圈( Rogowski線圈)的尺寸與測量電流的尺寸無關。因此,對于大電流,可以選擇Rogowski線圈的尺寸以適合導體直徑,并且換能器不需要昂貴且笨重的磁性線圈架。實際上,在1000A范圍內,沒有比Rogowski線圈更好的選擇了。

（三）脈沖功率應用

         使用了PEM的CWT Rogowski coil線圈:

1.監視大型粒子加速-器中踢腳磁鐵中的電流。

2.在激光電源中

3.在“超導故障限流器”中(低溫應用)

（四）在大直流電流的情況下測量小交流電流(例如,電容器紋波)

         Rogowski coil電流傳感器不能測量電流的直流成分。然而，與CT或霍爾效應裝置不同，它們不包含磁性材料，所以不受直流電流的影響。因此，有可能使用一個小的、靈活的羅哥夫斯基線圈來測量大的直流電流中的小的交流電流，而基于磁性原理的傳感器將是昂貴和龐大的，以防止飽和效應。PEM羅氏線圈一個常見的應用是測量電容器中的紋波電流，其中主要電流是直流或緩慢的時間變化。

（五）其他應用包括：

1.功率轉換器的開發和診斷

2.高頻正弦波應用--如感應加熱

3.射頻電流

六、羅氏線圈的環境適應性

     羅氏線圈具有較好的環境適應性，能夠在各種復雜環境下正常工作。無論是在高溫、低溫、潮濕還是干燥的環境中，羅氏線圈都能保持穩定的性能，為電流測量提供可靠的保障
