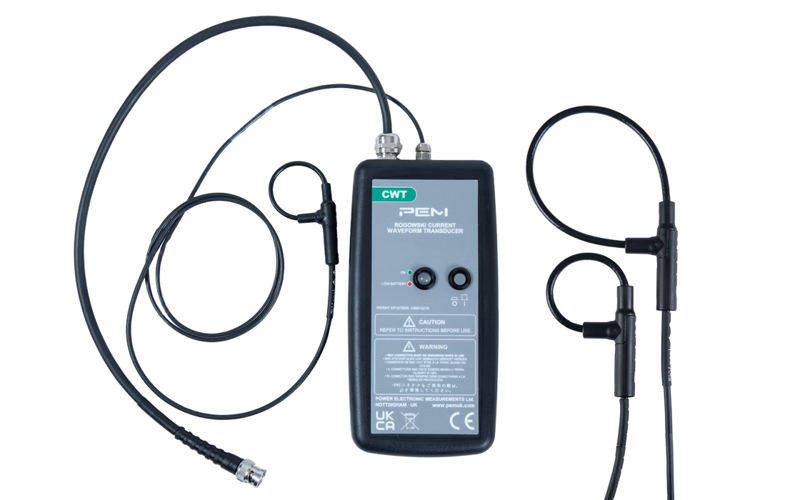

英國進口PEM CWTMini/60柔性羅氏線圈是一種新型屏蔽夾式線圈，具有出色的外部電壓抑制能力和 50MHz 帶寬，采用周長為 100 毫米、橫截面直徑為 3.5 毫米的新型屏蔽夾式線圈。 該屏蔽提高了線圈暴露于快速 dV/dt 瞬變的電路中的電流測量性能;例如，在具有高阻斷電壓的半導體器件中測量快速電流瞬變時。CWTMini50HF 是一款寬帶交流電流探頭，具有固定的 0.5m BNC 輸出，可連接大多數類型的示波器或數據采集設備。
英國進口PEM CWTMini/60柔性羅氏線圈帶有小線圈的寬帶交流電流探頭，甚至可以在電路中最難以觸及的部分進行測量。CWTMini 在線圈周?chē)幸粋€(gè)小夾子和寬帶寬，使其可用于從電源頻率和諧波電流分析到測量長持續時間脈沖的各種應用。小線圈提供兩種絕緣電壓：峰值 2kV，橫截面直徑為 3.5mm，峰值為 5kV，直徑為 4.5mm。
一、主要特點
1. 一種新型靜電屏蔽羅氏線圈 - 對快速本地 dV/dt 瞬變或 50/60Hz 大電壓的干擾具有出色的抗擾度。
2. 寬工作溫度 -40°C 至 +125°C。
3.（-3dB） 帶寬高達 50MHz。
4. 上升時間 12.5ns（100mm 線圈用）。
5. 額定電流12000Apk。
6. 標準線圈長度（周長）為 100 毫米或 200 毫米。
7. 3.5mm 橫截面直徑的薄線圈用于 2kVpk 絕緣，4.5mm 用于 5kVpk 線圈。
二、產品應用
1. 半導體開關波形（器件損耗）。
2. 電力電子電路中的開關電流波形，例如：
3. 小至 TO-247 的 MOSFET 或 IGBT 器件。測量半導體中的功率損耗。
4. 監控小型電感器、電容器、緩沖電路等中的電流
5. 在存在大直流電流的情況下測量小交流電流（例如監測電容器紋波）。
6. 電源轉換器開發和診斷。
7. 測量射頻應用中的高頻正弦電流、脈沖電流或瞬態電流。
三、標準與合規性
1. CE 標志
2. 符合 EMC EN61326-1
3. 符合 IEC 61010-1;IEC 61010-2-032 標準
4. PEM Ltd 已通過 ISO9001：2015 標準認證
5. 專利產品
四、產品尺寸
五、CWT Mini/CWT MiniHF羅氏線圈【舊型號】技術參數
1. 可根據要求提供高于30kA峰值電流。
2.“噪聲”是內部產生的積分器噪聲，它主要與LF(-3dB)帶寬的頻率相同。
3. 高頻（-3dB)值針對2.5m電纜。
| 型號 | 靈敏度 (mV/A) | 峰值電流 (A) | 峰值di/ dt(kA/μs) | 噪聲 (mVp-p) | 衰減 (%/ms) | 低頻帶寬 (-3dB)Hz | 高頻帶寬 (-3dB)MHz | |
| CWTMini50HF系列 | 100mm線圈 | 200mm線圈 | ||||||
| CWTMini50HF/015 | 200 | 30 | 2.0 | 20 | 85 | 150 | 50 | 36 |
| CWTMini50HF/03 | 100 | 60 | 4.0 | 18 | 78 | 100 | 50 | 36 |
| CWTMini50HF/06 | 50 | 120 | 8.0 | 12 | 70 | 75 | 50 | 36 |
| CWTMini50HF/1 | 20 | 300 | 20 | 10 | 53 | 50 | 50 | 36 |
| CWTMini50HF/3 | 10 | 600 | 40 | 15 | 11 | 12 | 50 | 36 |
| CWTMini50HF/6 | 5.0 | 1.2K | 80 | 15 | 5.5 | 6.0 | 50 | 36 |
| CWTMini50HF/15 | 2.0 | 3.0K | 80 | 12 | 2.8 | 3.0 | 50 | 36 |
| CWTMini50HF/30 | 1.0 | 6.0K | 100 | 12 | 1.5 | 1.5 | 50 | 36 |
| CWTMini50HF/60 | 0.5 | 12.0K | 100 | 10 | 1.0 | 1.0 | 50 | 36 |
| CWTMini50HF/150 | 0.2 | 30.0K | 100 | 8.0 | 1.0 | 1.0 | 50 | 36 |
| CWTMini系列 | ||||||||
| CWTMini/03 | 100 | 60 | 1.0 | 15 | 6.6 | 7.0 | 10 | 5.0 |
| CWTMini/06 | 50 | 120 | 2.0 | 15 | 4.8 | 5.0 | 10 | 5.0 |
| CWTMini/1 | 20 | 300 | 2.5 | 12 | 3.6 | 4.0 | 20 | 15 |
| CWTMini/3 | 10 | 600 | 5.0 | 10 | 1.8 | 2.0 | 20 | 15 |
| CWTMini/6 | 5.0 | 1.2k | 10 | 10 | 0.8 | 0.9 | 20 | 15 |
| CWTMini/15 | 2.0 | 3.0k | 25 | 8.0 | 0.4 | 0.5 | 20 | 15 |
| CWTMini/30 | 1.0 | 6.0k | 40 | 7.0 | 0.25 | 0.3 | 20 | 15 |
| CWTMini/60 | 0.5 | 12k | 40 | 5.0 | 0.2 | 0.2 | 20 | 15 |
| CWTMini/150 | 0.5 | 30k | 40 | 5.0 | 0.1 | 0.1 | 20 | 15 |
| CWTMini/300 | 0.1 | 60k | 40 | 5.0 | 0.05 | 0.05 | 20 | 15 |
| CWTMini/600 | 0.05 | 120k | 40 | 5.0 | 0.03 | 0.02 | 20 | 15 |
| CWTMini/1500 | 0.02 | 300k | 40 | 5.0 | 0.03 | 0.02 | 20 | 15 |
| 型號 | 靈敏度 (mV/A) | 峰值電流 (A) | 峰值di/dt (kA/μs) | 噪聲 (mVp-p) | 衰減 (%/ms) | 低頻帶寬 (-3dB)Hz | 高頻帶寬 (-3dB)MHz | |
| CWT-經典款系列 | 300mm線圈 | 700mm線圈 | ||||||
| CWT/3N | 20 | 600 | 2.0 | 14 | 0.9 | 1.0 | 10 | 5 |
| CWT/6 | 5.0 | 1.2K | 8.0 | 12 | 0.9 | 1.0 | 16 | 10 |
| CWT/15 | 2.0 | 3.0K | 20 | 7.0 | 0.7 | 0.8 | 16 | 10 |
| CWT/30 | 1.0 | 6.0K | 40 | 3.5 | 0.5 | 0.6 | 16 | 10 |
| CWT/60 | 0.5 | 12K | 40 | 3.0 | 0.35 | 0.4 | 16 | 10 |
| CWT/150 | 0.2 | 30K | 40 | 3.0 | 0.2 | 0.2 | 16 | 10 |
| CWT/300 | 0.1 | 60K | 40 | 3.0 | 0.1 | 0.1 | 16 | 10 |
| CWTHF-抗干擾/高頻型號 | ||||||||
| CWTHF/015 | 200 | 30 | 2.0 | 15 | 85 | 150 | 20 | 8 |
| CWTHF/03 | 100 | 60 | 4.0 | 11 | 78 | 105 | 20 | 8 |
| CWTHF/06 | 50 | 120 | 8.0 | 8.0 | 70 | 80 | 20 | 10 |
| CWTHF/1 | 20 | 300 | 20 | 6.0 | 50 | 50 | 20 | 10 |
| CWTHF/3 | 10 | 600 | 40 | 12 | 11 | 12 | 30 | 15 |
| CWTHF/6 | 5.0 | 1.2k | 80 | 12 | 5.5 | 6.0 | 30 | 15 |
| CWTHF/15 | 2.0 | 3.0k | 80 | 10 | 3.0 | 3.0 | 30 | 15 |
| CWTHF/30 | 1.0 | 6.0k | 120 | 10 | 1.5 | 1.5 | 30 | 15 |
| CWTHF/60 | 0.5 | 12k | 120 | 8.0 | 1.0 | 1.0 | 30 | 15 |
| CWTHF/150 | 0.2 | 30k | 120 | 5.0 | 0.8 | 0.8 | 30 | 15 |
| CWTHF/300 | 0.1 | 60k | 120 | 5.0 | 0.2 | 0.2 | 30 | 15 |
| CWTHF/600 | 0.05 | 120k | 120 | 5.0 | 0.06 | 0.05 | 30 | 15 |
| CWTHF/1500 | 0.02 | 300k | 120 | 5.0 | 0.035 | 0.03 | 30 | 15 |
| 型號 | 靈敏度 (mV/A) | 峰值電流 (A) | 峰值di/ dt(kA/μs) | 噪聲 (mVp-p) | 衰減 (%/ms) | 低頻帶寬 (-3dB)Hz | 高頻帶寬 (-3dB)MHz | |
| CWTMini50HF系列 | 100mm線圈 | 200mm線圈 | ||||||
| CWTMini50HF/015 | 200 | 30 | 2.0 | 20 | 85 | 150 | 50 | 36 |
| CWTMini50HF/03 | 100 | 60 | 4.0 | 18 | 78 | 100 | 50 | 36 |
| CWTMini50HF/06 | 50 | 120 | 8.0 | 12 | 70 | 75 | 50 | 36 |
| CWTMini50HF/1 | 20 | 300 | 20 | 10 | 53 | 50 | 50 | 36 |
| CWTMini50HF/3 | 10 | 600 | 40 | 15 | 11 | 12 | 50 | 36 |
| CWTMini50HF/6 | 5.0 | 1.2K | 80 | 15 | 5.5 | 6.0 | 50 | 36 |
| CWTMini50HF/15 | 2.0 | 3.0K | 80 | 12 | 2.8 | 3.0 | 50 | 36 |
| CWTMini50HF/30 | 1.0 | 6.0K | 100 | 12 | 1.5 | 1.5 | 50 | 36 |
| CWTMini50HF/60 | 0.5 | 12.0K | 100 | 10 | 1.0 | 1.0 | 50 | 36 |
| CWTMini50HF/150 | 0.2 | 30.0K | 100 | 8.0 | 1.0 | 1.0 | 50 | 36 |
| CWTMini系列 | ||||||||
| CWTMini/03 | 100 | 60 | 1.0 | 15 | 6.6 | 7.0 | 10 | 5.0 |
| CWTMini/06 | 50 | 120 | 2.0 | 15 | 4.8 | 5.0 | 10 | 5.0 |
| CWTMini/1 | 20 | 300 | 2.5 | 12 | 3.6 | 4.0 | 20 | 15 |
| CWTMini/3 | 10 | 600 | 5.0 | 10 | 1.8 | 2.0 | 20 | 15 |
| CWTMini/6 | 5.0 | 1.2k | 10 | 10 | 0.8 | 0.9 | 20 | 15 |
| CWTMini/15 | 2.0 | 3.0k | 25 | 8.0 | 0.4 | 0.5 | 20 | 15 |
| CWTMini/30 | 1.0 | 6.0k | 40 | 7.0 | 0.25 | 0.3 | 20 | 15 |
| CWTMini/60 | 0.5 | 12k | 40 | 5.0 | 0.2 | 0.2 | 20 | 15 |
| CWTMini/150 | 0.5 | 30k | 40 | 5.0 | 0.1 | 0.1 | 20 | 15 |
| CWTMini/300 | 0.1 | 60k | 40 | 5.0 | 0.05 | 0.05 | 20 | 15 |
| CWTMini/600 | 0.05 | 120k | 40 | 5.0 | 0.03 | 0.02 | 20 | 15 |
| CWTMini/1500 | 0.02 | 300k | 40 | 5.0 | 0.03 | 0.02 | 20 | 15 |
| 型號 | 靈敏度 (mV/A) | 峰值電流 (A) | 噪聲 (mVp-p) | 衰減 (%/ms) | 低頻帶寬 (-3dB)Hz | 峰值di/dt (kA/μs) | 高頻帶寬 (-3dB)MHz |
| CWTUM-S/015 | 200 | 30 | 20 | 85 | 150 | 2.0 | 30 |
| CWTUM-S/03 | 100 | 60 | 18 | 78 | 100 | 4.0 | 30 |
| CWTUM-S/06 | 50 | 120 | 12 | 70 | 75 | 8.0 | 30 |
| CWTUM-S/1 | 20 | 300 | 10 | 53 | 50 | 20 | 30 |
| CWTUM-S/3 | 10 | 600 | 12 | 11 | 12 | 40 | 30 |
| CWTUM-S/6 | 5.0 | 1.2k | 12 | 5.5 | 6.0 | 80 | 30 |
| CWTUM-S/15 | 2.0 | 3.0k | 10 | 2.8 | 3.0 | 100 | 30 |
| CWTUM-S/30 | 1.0 | 6.0k | 10 | 1.5 | 1.5 | 100 | 30 |
| CWTUM-S/60 | 0.5 | 12.0k | 8.0 | 1.0 | 1.0 | 100 | 30 |
| CWTUM-S/150 | 0.2 | 30.0k | 5.0 | 1.0 | 1.0 | 100 | 30 |
| 型號 | 靈敏度 (mV/A) | 峰值電流 (A) | 峰值di/dt (kA/μs) | 噪聲 (mVp-p) | 衰減 (%/ms) | 低頻帶寬 (-3dB)Hz | 高頻帶寬 (-3dB)MHz |
| CWTUM-F(1.3mm厚度) | 55mm線長 | ||||||
| CWTUM-F/03 | 100 | 60 | 4.0 | 20 | 85 | 150 | 20 |
| CWTUM-F/06 | 50 | 120 | 8.0 | 15 | 78 | 100 | 20 |
| CWTUM-F/1 | 20 | 300 | 20 | 15 | 53 | 50 | 20 |
| CWTUM-F/3 | 10 | 600 | 40 | 15 | 19 | 20 | 20 |
| CWTUM-F/6 | 5.0 | 1.2k | 80 | 15 | 9.3 | 10 | 20 |
| CWTUM-F/15 | 2.0 | 3.0k | 100 | 12 | 4.6 | 5.0 | 20 |
| CWTUM-F/30 | 1.0 | 6.0k | 100 | 12 | 2.4 | 2.6 | 20 |
| CWTUM-F/60 | 0.5 | 12.0k | 100 | 12 | 1.2 | 1.2 | 20 |
| CWTUMHF-F(抗干擾/高頻型號-1.7mm厚度) | 55mm線長 | ||||||
| CWTUMHF-F/03 | 100 | 60 | 4.0 | 20 | 85 | 150 | 30 |
| CWTUMHF-F/06 | 50 | 120 | 8.0 | 15 | 78 | 100 | 30 |
| CWTUMHF-F/1 | 20 | 300 | 20 | 15 | 53 | 50 | 30 |
| CWTUMHF-F/3 | 10 | 600 | 40 | 15 | 19 | 20 | 30 |
| CWTUMHF-F/6 | 5.0 | 1.2k | 80 | 15 | 9.3 | 10 | 30 |
| CWTUMHF-F/15 | 2.0 | 3.0k | 100 | 12 | 4.6 | 5.0 | 30 |
| CWTUMHF-F/30 | 1.0 | 6.0k | 100 | 12 | 2.4 | 2.6 | 30 |
| CWTUMHF-F/60 | 0.5 | 12.0k | 100 | 12 | 1.2 | 1.2 | 30 |
| 型號 | 靈敏度 (mV/A) | 峰值電流 (A) | 噪聲 (mVp-p) | 跌落 (%/ms) | 低頻帶寬 (-3dB)Hz | 峰值di/dt (kA/μs) | 高頻帶寬 (-3dB)MHz |
| CWTUM/015 | 200 | 30 | 20 | 80 | 116 | 2.0 | 30 |
| CWTUM/03 | 100 | 60 | 20 | 65 | 67 | 4.0 | 30 |
| CWTUM/06 | 50 | 120 | 15 | 35 | 34 | 8.0 | 30 |
| CWTUM/1 | 20 | 300 | 15 | 9.0 | 9.2 | 20 | 30 |
| CWTUM/3 | 10 | 600 | 10 | 6.0 | 6.2 | 40 | 30 |
| CWTUM/6 | 5.0 | 1.2k | 10 | 3.0 | 3.2 | 70 | 30 |
| CWTUM/15 | 2.0 | 3.0k | 5.0 | 2.0 | 2.0 | 70 | 30 |
| CWTUM/30 | 1.0 | 6.0k | 5.0 | 1.5 | 1.5 | 70 | 30 |
| CWTUM/60 | 0.5 | 12.0k | 5.0 | 1.0 | 1.0 | 100 | 30 |
| CWTUM/150 | 0.2 | 30.0k | 5.0 | 1.0 | 1.0 | 100 | 30 |
| 型號 | 靈敏度 (mV/A) | 峰值電流 (A) | 噪聲 (mVp-p) | 衰減 (%/ms) | 低頻帶寬 (-3dB)Hz | 峰值di/dt (kA/μs) | 高頻帶寬 (-3dB)MHz | |
| 300mm線圈 | 700mm線圈 | |||||||
| CWTLF/1 | 20 | 300 | 15 | 0.47 | 0.5 | 2.5 | 1.6 | 0.75 |
| CWTLF/3 | 10 | 600 | 15 | 0.24 | 0.25 | 5.0 | 1.6 | 0.75 |
| CWTLF/6 | 5.0 | 1.2k | 15 | 0.19 | 0.2 | 10 | 1.6 | 0.75 |
| CWTLF/15 | 2.0 | 3.0k | 15 | 0.09 | 0.1 | 11 | 1.6 | 0.75 |
| CWTLF/30 | 1.0 | 6.0k | 15 | 0.045 | 0.05 | 11 | 1.6 | 0.75 |
| CWTLF/60 | 0.5 | 12.0k | 15 | 0.018 | 0.02 | 11 | 1.6 | 0.75 |
| CWTLF/150 | 0.2 | 30.0k | 15 | 0.009 | 0.01 | 20 | 3.2 | 1.5 |
| CWTLF/300 | 0.1 | 60.0k | 10 | 0.007 | 0.008 | 20 | 3.2 | 1.5 |
| CWTLF/600 | 0.05 | 120.0k | 5.0 | 0.007 | 0.008 | 20 | 3.2 | 1.5 |
| CWTLF/1500 | 0.02 | 300.0k | 4.0 | 0.007 | 0.008 | 20 | 3.2 | 1.5 |
