一、產品概述

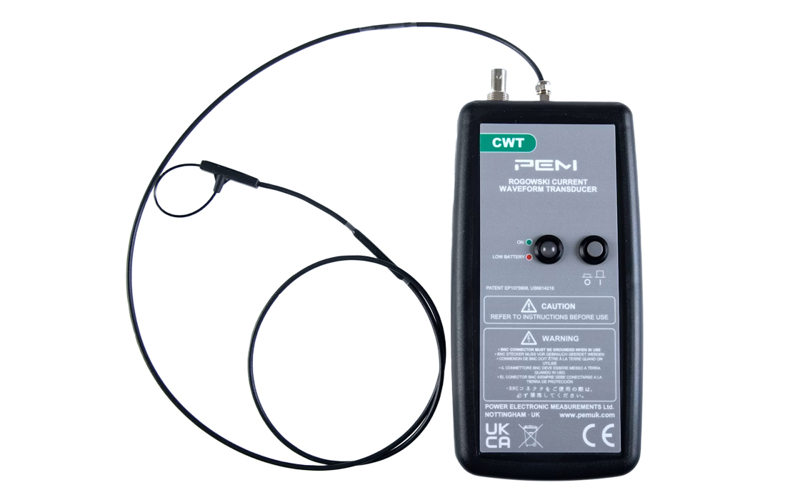

       英國PEM CWTUM/3 羅氏線圈電流探頭具有市場上較小的Rogowski coil線圈。 羅氏線圈電流探頭線圈較大的截面為1.6mm，小到可以穿過TO-220半導體器件的腳。寬帶寬高達30MHz（-3dB）和在寬溫度范圍內出色的高頻性能，使該系列成為測量電力電子應用中脈沖電流和正弦波的理想選擇。

二、標準與合規性

1. CE 標志

2. 符合 EMC EN61326-1

3. 符合 IEC 61010-1;IEC 61010-2-032 標準

4. PEM Ltd 已通過 ISO9001：2015 標準認證

5. 專利產品

三、產品特征

1. 寬工作溫度 -40°C 至 +125°C。

2. 可追蹤校準（包括證書）

3. MAX線圈厚度1.6mm

4. 非侵入性： 對被測電路的負載只有幾個pH值

5. 無磁性材料意味著卓越的線性度<0.05%讀數

6. 完全隔離的測量

 - 線圈的額定電壓為1.2kVpeak（耐受測試為3kVrms / 50Hz / 60秒）

四、產品尺寸

五、產品應用

      CWT Ultra mini (CWTUM)羅氏線圈擁有市場上min的橫截面、夾式羅哥夫斯基線圈。結合其寬頻帶，CWT ultra mini是一個多功能的工具，適用于許多應用，特別是電力電子開發工作。

（一）電力電子電路中的開關波形

         CWT ultra mini可用于各種電子測量，如功率半導體的開關損耗、并聯設備的電流分擔或檢查在線電感是否對IGBT或MOSFET施加過大壓力。

         CWTUM是非侵入性的，只在初級電路中注入幾個pH值，帶寬為30MHz，有一個可預測的已知測量延遲，而且很薄，夾在中間，即使是難以觸及的電路部分也很容易插入。

         CWT ultra mini羅氏線圈足夠小，這款PEM羅氏線圈可以在一個小空間里測量電流...

1.功率器件鍵合線

2.并聯TO-220/TO-47 MOSFET器件的負載分擔

3.跨越半導體晶圓的電流分布

4.層壓式電源平面和IGBT MOSFET電源模塊之間的連接

5.SMPS cct's和功率轉換器中的電感和電容終端

...隨著電源電路密度的增加，它成為一個非常有用的診斷工具!

（二）在大的直流電流存在的情況下測量小的交流電流（如電容器紋波）。

          Rogowski coil電流傳感器不能測量電流的直流成分。然而，與CT或霍爾效應裝置不同，它們不包含磁性材料，所以不受直流電流的影響。因此，有可能使用一個小的、靈活的羅哥夫斯基線圈來測量大的直流電流中的小的交流電流，而基于磁性原理的傳感器將是昂貴和龐大的，以防止飽和效應。這款CWT電流探頭的一個常見的應用是測量電容器中的紋波電流，其中主要電流是直流或緩慢的時間變化。

(三）PEM電流探頭的其他應用包括：

1.功率轉換器的開發和診斷

2.測量工頻諧波

3.rf電流
