一、PEM羅氏線圈CWT Mini 1的產品概述

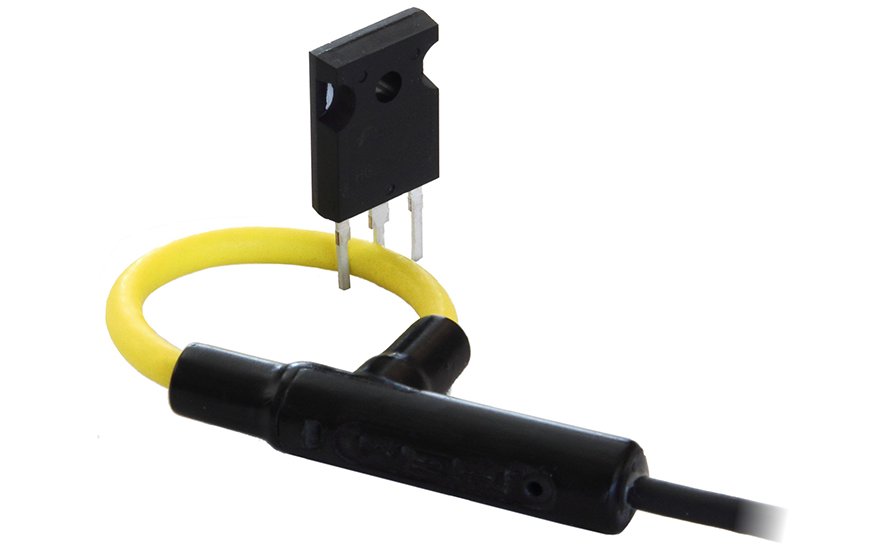

       CWT Mini和MiniHF是先進的夾式交流Rogowski線圈，該系列羅氏線圈外形小巧，插入阻抗幾乎為零。

       新的CWT MiniHF結合了創新的屏蔽式羅哥夫斯基線圈，對快速的本地dV/dt瞬變或大的50/60Hz電壓的干擾有很好的免疫力，并為100mm線圈提供了30MHz（-3dB）的高頻帶寬。該線圈具有從-40°C到+125°C的寬工作溫度，可提供5kV峰值絕緣，4.5mm厚度。

       CWT Mini的特點是高頻和低頻性能都有所提高。CWT Mini的線圈厚度為3.5毫米（2kV峰值）或MAX4.5毫米（5kV峰值）。

       CWT電流探頭系列是電力電子應用的理想選擇，如監測半導體開關波形或在電噪聲環境中進行測量。易于使用的薄而靈活的夾式線圈可以準確地復制快速開關電流波形，無論是正弦波、準正弦波還是脈沖波。

二、CWT羅氏線圈符合的標準

1.有CE認證

2.設計和測試符合EN 61326-1:2013標準

3.根據EN 61010-1第三版進行設計和測試

4.PEM有限公司是一家ISO9001:2015注冊公司。

三、CWT羅氏線圈的產品特征

1.可追蹤校準（包括證書）。

2.薄的、夾式的羅哥夫斯基線圈，便于插入有限制的電路中

3.MAX線圈厚度為3.5mm（2kV）或4.5mm（5kV）。

4.非侵入性： 對被測電路的負載只有幾個pH值

5.無磁性材料，確保卓越的線性度<0.05%讀數

6.電隔離測量

四、CWT羅氏線圈的產品尺寸

五、CWT MiniHF羅氏線圈應用：

       在過去的20年中, CWT已提供給全球主要的電氣工程公司和領先的研究機構。PEM電流探頭的這種多功能的儀器已被廣泛用于各種應用中,例如:

（一）半導體開關波形

         CWT可用于各種電子測量，如功率半導體的開關損耗或檢查在線電感是否對IGBT或MOSFET造成過度壓力。

         CWT Mini羅氏線圈具有100mm / 2.5mm橫截面線圈,可測量IGBT中的電流CWT是非侵入式的,僅向主回路中注入少量pH值,寬帶帶寬大于10MHz ,具有可預測的已知測量延遲,并且纖薄且具有可彎折的結構,因此很容易插入甚至難以觸及的部分電路中、電路。

         新型CWT MiniHF具有創新的屏蔽線圈,使其成為具有更快上升時間和更大阻斷電壓的SiC器件測量的理想選擇。

（二）發電機,電動機驅動器和電源中的大交流電流

         與其他形式的電流測量不同,感測線圈( Rogowski線圈)的尺寸與測量電流的尺寸無關。因此,對于大電流,可以選擇Rogowski線圈的尺寸以適合導體直徑,并且換能器不需要昂貴且笨重的磁性線圈架。實際上,在1000A范圍內,沒有比Rogowski線圈更好的選擇了。

（三）脈沖功率應用

         使用了PEM的CWT Rogowski coil線圈:

1.監視大型粒子加速器中踢腳磁鐵中的電流。

2.在激光電源中

3.在“超導故障限流器”中(低溫應用)

（四）在大直流電流的情況下測量小交流電流(例如,電容器紋波)

         Rogowski coil電流傳感器不能測量電流的直流成分。然而，與CT或霍爾效應裝置不同，它們不包含磁性材料，所以不受直流電流的影響。因此，有可能使用一個小的、靈活的羅哥夫斯基線圈來測量大的直流電流中的小的交流電流，而基于磁性原理的傳感器將是昂貴和龐大的，以防止飽和效應。PEM羅氏線圈一個常見的應用是測量電容器中的紋波電流，其中主要電流是直流或緩慢的時間變化。

（五）其他應用包括：

1.功率轉換器的開發和診斷

2.高頻正弦波應用--如感應加熱

3.射頻電流
