型號:RCTrms
電流:100A峰值至50kA峰值
精度(典型值) : 1.5%
測量帶寬(-3dB ) : 2Hz-100KHz
介紹:RCTrms羅氏線圈具有行業標準4-20mA輸出,非常適合過程控制,狀態報警或系統監控。它易于安裝目易于改裝, 結合了薄而靈活的環繞式Rogowski (感應)線圈和信號調節器的優點,可提供準確,真實的均方根電流測量。
立即獲取解決方案!一、羅氏線圈的產品概述
PEM RCTrms羅氏線圈具有行業標準4-20mA輸出,非常適合過程控制,狀態報警或系統監控。RCTrms是一 種用于長久安裝的交流電流傳感器。它易于安裝且易于改裝,結合了薄而靈活的環繞式Rogowski (感應)線圈和信號調節器的優點.可提供準確,真實的均方根電流測量。通常, RCTrms與SCADA系統。PLC ,數據記錄器和保護設備一起使用。
二、羅氏線圈的產品優點
1.容易改裝
2.在空間有限的應用中，易于安裝
3.羅哥夫斯基線圈的尺寸可以指定獨立于初級電流
4.不受磁飽和度的影響
5.本質上是安全的
6.在從電弧爐到配電的各種應用中，是過程控制、狀態報警或系統監控的理想選擇。
三、羅氏線圈的產品特點
1.可溯源的校準
（1）每臺設備都有一個可追溯的校準證書
（2）無磁性材料意味著出色的線性度 <0.2%的讀數
2.完全隔離的測量
（1）隔離電源2kVdc
（2）線圈的額定電壓為2kVpeak（耐受測試為4kVrms / 50Hz/60秒)
3.小型DIN導軌（或面板安裝）外殼 - UL94 V-0等級
四、羅氏線圈的產品選項
1.隔離的BNC-BNC電纜分線選項
在線圈和電子元件之間，以便于繞過現有的管道進行安裝。標準電纜永久固定
2.IP65壓鑄鋁面板安裝外殼
五、羅氏線圈符合的標準
1.通過CE認證
2.符合EMC EN 61326-1 2006標準
3.PEM有限公司是一家ISO9001:2008注冊公司
4.符合IEC61010-1:2001

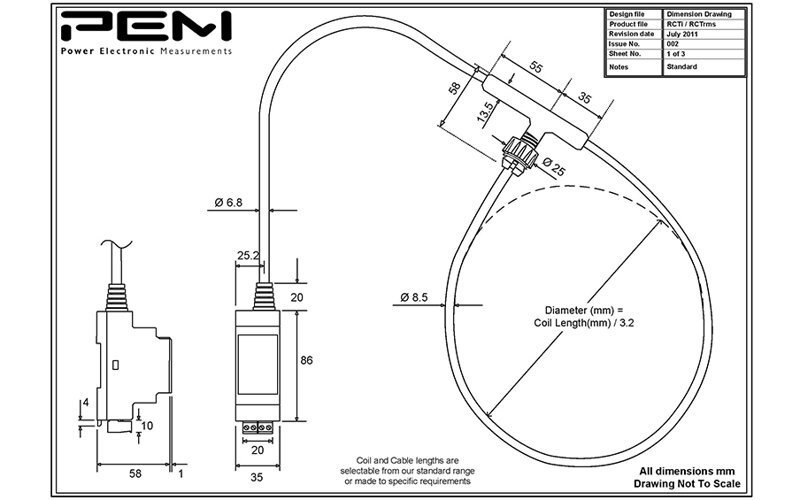

六、羅氏線圈的產品尺寸
七、PEM RCTrms羅氏線圈應用
（1）電力設施
RCTrms用于電弧爐和其他大電流應用,用于過程控制和監控Fort Collins公用事業,電力和電力部門啟動了一個自動化項目,以監測熱電聯產設施,控制和監控配電負荷中心(開關和保險絲位置)。收集各種數據以使用900MHz無線技術傳輸回控制室SCADA系統。所有變電站饋線目前都由變電站的SCADA監控,但這僅為整個饋線提供總值。通過使用RCTrms交流電流傳感器在每個15KV配電開關上進行電流監測，可以獲得精確的實時電流,用盱長距離規劃研究和斷電恢復期間的切換操作?？偣灿写蠹s80個地點需要監控。
主饋線上沒有當前的分接點,所以當前的測量設備安裝在600A螺栓T型主體和200A彎頭周圍。對于傳統的鐵芯電流互感器(CT )來說,這種應用將非常困難,因為連接點尺寸大且“形狀不方便”。此外,傳統的CT具有開路次級的潛力,可能產生極大的二次電壓，PEM電流探頭RCTms本質上是安全的。
靈活的Rogowsk羅氏線圈非常易于安裝,可在80個位置中的每個位置節省數百美元。RCTms還在此應用中提供了其他幾個優點:
1.沒有飽和,因為與傳統CT不同, Rogowski coil傳感器沒有鐵芯。
2.PEM羅氏線圈的夾式線圈無需進行大量的開關修改(成本過高)或斷開600A T型機身以安裝傳感器。
3.RCTms傳感器的輸出直接饋入SCADA節點(微控制系統SCADA Pack ).不需要額外的昂貴信號調節器。

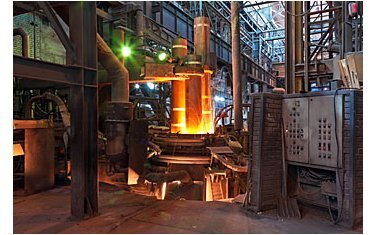

（2）電弧爐
RCTrms線圈安裝在600A T型體上RCTrms是電弧爐應用的理想選擇，可以精確測量10kA至100kA范圍內的大負載電流。導體通常很大,如果需要, RCTrms羅氏線圈可以提供長達5.0米的線圈。在一個這樣的應用中, RCTrms用于監測16MVA埋弧爐變壓器的三個單獨的二次電流。每個變壓器的3個次級繞組上的二次電流為37.5kA，60Hz。RCTrms 4-20mA信號的輸出連接到PLC以進行連續監測。
變壓器的次級繞組通過多個接觸夾連接到電極。使用RCTrms連續監測二次電流對于確保二次電流具有相同的幅度非常重要。變壓器次級電流的不平衡可用于立即識別電極觸點中的故障。在沒有電流監測的情況下,可能無法識別接觸故障,并且由于變壓器繞組的局部過熱,可能導致變壓器壽命縮短。
二次導體的成對總線管配置使得安裝標準CT是不切實際的。RCTrms柔性傳感線圈很容易安裝在總線管對周圍,為此應用提供了簡單/經濟的解決方案。
（3）其他應用包括
1.VSD電機驅動器和發電機
2.大型泵和壓縮機
3.建設服務
4.自定義版本
5.Rogowski coil線圈浸入變壓器油中
6.長線圈和電纜線
7.提供了響應時間單位最長為50毫秒的版本
8.高頻性能> 100kHz的版本
| 型號 | 測量類型 | 額定量程 | 輸出類型 | 精度 | 功耗 | 測量帶寬( -3dB ) | 線圈長度 | |
| RMS,(A) | 滿量程 | MAX | <2000A | ≥2000A | mm | |||
| RCTrms | 單相有效值 | 100, 250, 500,800,1K, 1.6K,2K,2.5K,3K, 4K,5K,8K,10K,16K,20K, 25K ,40K 50K | 4-20mA | 1.5% | 0.7W | 2Hz-100KHz | 300,500,700 可定制 | |
| RCTrms -3phase | 三相有效值 | 4-20mA 0-5V | 1.5% /1% | 1.2W | 0.6Hz-1MHz 0.6Hz-600KMHz | 0.2Hz-1MHz 0.2Hz-600KMHz | ||
| RCTi | 單相 | 250, 500,800,1K,1.6K, 2K,2.5K,3K,4K, 5K, 8K,10K, 16K,20K,2 5K,30K ,40K, 50K | 5.0Vrms (±7.07Vmax) | 1% | 0.4W | |||
| RCTi-3phase | 三相 | 1.2W | ||||||
| RCT1A | 單相 | 500,800,1K,1.6K,2K, 2.5K,3K,4K,5K, 8K,10K,16K,20K,25K, 30K ,40K, 50K | 1A | 1% | 3.5W /15W | 0.3Hz- 5KHz | ||
| 型號 | 測量類型 | 額定量程 | 輸出類型 | 精度 | 功耗 | 測量帶寬( -3dB ) | 線圈長度 | |
| RMS,(A) | 滿量程 | 最大值 | <2000A | ≥2000A | mm | |||
| RCT1A | 單相 | 500,800,1K,1.6K,2K, 2.5K,3K,4K,5K, 8K,10K,16K,20K,25K, 30K ,40K, 50K | 1A | 1% | 3.5W /15W | 0.3Hz- 5KHz | 300,500,700 可定制 | |
| RCTrms | 單相有效值 | 100, 250, 500,800,1K, 1.6K,2K,2.5K,3K, 4K,5K,8K,10K,16K,20K, 25K ,40K 50K | 4-20mA | 1.5% | 0.7W | 2Hz-100KHz | ||
| RCTrms -3phase | 三相有效值 | 4-20mA 0-5V | 1.5% /1% | 1.2W | 0.6Hz-1MHz 0.6Hz-600KMHz | 0.2Hz-1MHz 0.2Hz-600KMHz | ||
| RCTi | 單相 | 250, 500,800,1K,1.6K, 2K,2.5K,3K,4K, 5K, 8K,10K, 16K,20K,2 5K,30K ,40K, 50K | 5.0Vrms (±7.07Vmax) | 1% | 0.4W | |||
| RCTi-3phase | 三相 | 1.2W | ||||||
| 型號 | 測量類型 | 額定量程 | 輸出類型 | 精度 | 功耗 | 測量帶寬( -3dB ) | 線圈長度 | |
| RMS,(A) | 滿量程 | MAX | <2000A | ≥2000A | mm | |||
| RCTrms -3phase | 三相有效值 | 100, 250, 500,800,1K, 1.6K,2K,2.5K,3K, 4K,5K,8K,10K,16K,20K, 25K ,40K 50K | 4-20mA 0-5V | 1.5% /1% | 1.2W | 0.6Hz-1MHz 0.6Hz-600KMHz | 0.2Hz-1MHz 0.2Hz-600KMHz | 300,500,700 可定制 |
| RCTrms | 單相有效值 | 4-20mA | 1.5% | 0.7W | 2Hz-100KHz | |||
| RCTi | 單相 | 250, 500,800,1K,1.6K, 2K,2.5K,3K,4K, 5K, 8K,10K, 16K,20K,2 5K,30K ,40K, 50K | 5.0Vrms (±7.07Vmax) | 1% | 0.4W | 0.6Hz-1MHz 0.6Hz-600KMHz | 0.2Hz-1MHz 0.2Hz-600KMHz | |
| RCTi-3phase | 三相 | 1.2W | ||||||
| RCT1A | 單相 | 500,800,1K,1.6K,2K, 2.5K,3K,4K,5K, 8K,10K,16K,20K,25K, 30K ,40K, 50K | 1A | 1% | 3.5W /15W | 0.3Hz- 5KHz | ||
| RCT系列類別 | RCTi-3phase | RCTi | RCTrms | RCTrms-3phase | RCT1A |
| 額定電流(A) | 250~50000 | 250~50000 | 100~50000 | 100~50000 | 500~16000 |
| 額定輸出(FS) | 5.0 ( Vrms ) | 5.0 ( Vrms ) | 4-20(mA) | 4-20(mA) | 1(Arms) |
| 極限輸出(%FS) | 150 | 150 | 150 | 150 | 120 |
| 輸入電壓(Vdc) | 12~14 | 12~14 | 12~14 | 12~14 | 24 |
| 最大輸入功率(W) | 1.2 | 0.4 | 0.7 | 2.1 | 13(5Ω負載) 2.1(1.25Ω負載) |
| 工作溫度(°C ) (設備) (線圈) | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+40-20~+80 |
| 3dB寬帶( < 2000A) (Hz)≥2000A) | 0.6~ 1M/600k 0.4+0.1 度 | 0.6~ 1M/600k 0.4+0.1 度 | 2~100K | 2~100K | 0.6~5K |
| 精度 | 士1.0% | 士1.0% | 士1.5% | +1.0%(0-5V)+1.5% ( 4- 20mA ) | 士1.0% |
| 負載( KI) | > 10.0 | > 10.0 | <0.3 | <0.3 ( 4-20mA ) | 0.005~0.00125 |
| 線圈長度 | 300, 500,700 (可定制) | ||||
| 線纜長度 | 1m.2.5m (可定制) | ||||
| RCT系列類別 | RCTi | RCTi-3phase | RCTrms | RCTrms-3phase | RCT1A |
| 額定電流(A) | 250~50000 | 250~50000 | 100~50000 | 100~50000 | 500~16000 |
| 額定輸出(FS) | 5.0 ( Vrms ) | 5.0 ( Vrms ) | 4-20(mA) | 4-20(mA) | 1(Arms) |
| 極限輸出(%FS) | 150 | 150 | 150 | 150 | 120 |
| 輸入電壓(Vdc) | 12~14 | 12~14 | 12~14 | 12~14 | 24 |
| 最大輸入功率(W) | 0.4 | 1.2 | 0.7 | 2.1 | 13(5Ω負載) 2.1(1.25Ω負載) |
| 工作溫度(°C ) (設備) (線圈) | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+40-20~+80 |
| 3dB寬帶( < 2000A) (Hz)≥2000A) | 0.6~ 1M/600k 0.4+0.1 度 | 0.6~ 1M/600k 0.4+0.1 度 | 2~100K | 2~100K | 0.6~5K |
| 精度 | 士1.0% | 士1.0% | 士1.5% | +1.0%(0-5V)+1.5% ( 4- 20mA ) | 士1.0% |
| 負載( KI) | > 10.0 | > 10.0 | <0.3 | <0.3 ( 4-20mA ) | 0.005~0.00125 |
| 線圈長度 | 300, 500,700 (可定制) | ||||
| 線纜長度 | 1m.2.5m (可定制) | ||||
